By Brian

　　2023年是AI人工智能技術全面崛起的一年，以ChatGPT、GPT-4、Ernie Bot等大型AIGC模型為代表，它們集文字寫作、代碼開發、詩歌創作等多種功能于一體，展示了優秀的內容生產能力，給人以深刻的震撼。作為一名IT專業人士，AIGC大模型背后的通信技術也應該引起深思。沒有好的網絡，就無從談及大模型的訓練。構建大規模訓練模型集群，不僅需要GPU服務器、網卡等基礎組件，而且網絡建設問題也亟待解決。什么樣的強大網絡在支撐AIGC的運行?AI浪潮的全面到來，將給傳統網絡帶來怎樣的革命性變化?

　　前面提到的AIGC大模型之所以如此強大，不僅是因為其背后有大量的數據支撐，還因為算法在不斷進化和升級。更重要的是，人類計算能力的規模已經發展到一定程度。強大的算力基礎設施可以充分支撐AIGC的計算需求。在訓練大型模型時，由于模型的大小通常會超過單個GPU的內存和計算能力，因此需要多個GPU來分擔負載。在大模型訓練過程中，GPU負載分擔有三種方式，即張量并行、管道并行、數據并行。

　　數據并行性：

　　數據并行是一種簡單且直接的并行化技術，其中在多個處理器(如GPU)上復制模型的完整副本。每個處理器或GPU都會獲得整個模型的副本，并獨立地對不同的數據子集執行前向和后向傳播。在每個訓練步驟之后，來自所有處理器的模型權重更新需要合并或同步，這通常通過某種形式的集體通信操作來完成，例如all-reduce。數據并行性允許模型在更大的數據集上進行訓練，因為數據被分成多個小批次，每個批次在不同的處理器上處理。

　　想象一個大型圖書館，需要對其中的所有書籍進行分類。數據并行就像雇用多個圖書管理員，每個圖書管理員負責對一部分圖書進行分類。在模型訓練的情況下，每個GPU都會獲得整個模型的副本，但只處理整個數據集的一部分。當所有GPU完成各自的任務后，它們交換信息以同步更新模型權重。

　　張量并行性：

　　當模型太大而無法容納單個處理器的內存時，通常使用張量并行性。在這種并行化策略中，模型的不同部分，例如神經網絡層中的不同張量或參數組，被分配給不同的處理器。這意味著每個處理器只負責計算模型的一部分。為了完成整個模型的前向和后向傳播，處理器必須頻繁地交換中間結果，這可能會導致較高的通信開銷。張量并行性需要處理器之間的高速連接，以最大限度地減少這些交換的延遲。

　　假設數據并行是多個圖書館員，每個圖書館員處理一部分書籍。在這種情況下，張量并行就像每個圖書館員負責分類工作的一部分步驟。在模型訓練中，每個GPU負責模型中的一部分計算，例如一個GPU負責模型前半層的計算，另一個GPU負責模型后半層的計算。這樣，模型的每一層都可以跨多個GPU進行計算。

　　管道并行性：

　　管道并行是一種并行化策略，其將模型的不同層或部分分配給不同的處理器，并以管道方式執行計算。在管道并行中，輸入數據被分成多個微批次，每個微批次依次通過模型的每一層。當一個微批次完成第一層的計算后，其立即傳遞到下一層，同時第一層開始處理下一個微批次。這種方式可以減少處理器的空閑時間，但需要仔細管理管道，以避免產生太大的停頓，其中某些處理器可能會因為等待相關計算結果而暫停其工作。

　　管道并行就像工廠裝配線上的工人，每個工人執行特定的任務，然后將半成品傳遞給下一個工人。在模型訓練中，模型被分成幾個部分，每個部分在不同的GPU上順序執行。當一個GPU完成其部分計算時，其將中間結果傳遞給下一個GPU以繼續計算。

　　在實際部署中，網絡的設計必須考慮這些并行策略的帶寬和延遲要求，以保證模型訓練的效率和效果。有時，這三種并行策略結合起來可以進一步優化訓練過程。例如，大型模型可以使用多個GPU上的數據并行性來處理不同的數據子集，同時使用每個GPU內的張量并行性來處理模型的不同部分。

　　我們再來看看大模型訓練對AI算力的需求。隨著大模型的不斷升級，模型訓練的算力需求也隨之增加，每三個月翻一番。GPT-3模型(1750億參數，45TB訓練語料，消耗3640PFlops/s-Days算力)ChatGPT3，使用128臺A100服務器，總共1024張A100卡進行訓練，因此單個服務器節點需要4個100G網絡渠道;而ChatGPT4、ChatGPT5等大型模型，對網絡的要求會更高。

　　AIGC發展到現在，訓練的模型參數從1000億飆升到10萬億。要完成如此大規模的訓練，底層支撐的GPU數量也達到了萬卡的規模。

　　那么問題來了，影響GPU利用率最大的因素是什么?

　　答案是網絡。

　　作為擁有數萬個GPU的計算集群，與存儲集群的數據交互需要巨大的帶寬。此外，GPU在執行訓練計算時并不是獨立的，而是使用混合并行。GPU之間有大量的數據交換，這也需要巨大的帶寬。

　　如果網絡不強大，數據傳輸速度慢，GPU需要等待數據，利用率降低。利用率的下降會增加訓練時間、成本，用戶體驗也會變差。

　　業界做了一個模型來計算網絡帶寬吞吐量、通信延遲和GPU利用率之間的關系，如下圖所示：

　　帶寬吞吐量和GPU利用率/動態延遲和GPU利用率

　　從這可以看到，網絡吞吐量越強，GPU利用率越高;通信動態延遲越大，GPU利用率越低。

　　什么樣的網絡可以支持AIGC的運行?

　　為了應對AI集群計算對網絡的高要求，業界提出了多種解決方案。在傳統策略中，常見有三種技術：Infiniband、RDMA和幀交換機。

　　Infiniband網絡

　　對于熟悉數據通信的專業人士來說，Infiniband網絡并不陌生。它被譽為構建高性能網絡的最佳方式，確保極高的帶寬、無擁塞、低延遲。ChatGPT和GPT-4使用的網絡是Infiniband網絡。但該技術的缺點是價格昂貴，成本是傳統以太網組網的數倍。另外，該技術相對封閉，行業內只有一家成熟的供應商，限制了用戶的選擇。

　　RDMA網絡

　　RDMA，即遠程直接內存訪問，是一種新型的通信機制。在RDMA方案中，數據可以直接與網卡通信，繞過CPU和復雜的操作系統，不僅大大提高了吞吐量，而且保證了更低的延遲。

　　此前，RDMA主要承載在InfiniBand網絡上。現在，已逐步移植到以太網上。目前主流的組網方案是基于RoCE v2協議構建支持RDMA的網絡。然而，該方案中的PFC和ECN技術雖然是為了避免鏈路擁塞而產生的，但在頻繁觸發時可能會導致發送方暫停或變慢，從而影響通信帶寬。

　　幀交換機

　　一些互聯網企業曾希望使用幀交換機來滿足高性能網絡的需求。但該方案存在可擴展性不足、設備功耗高、故障域大等挑戰，僅適合小規模AI計算集群部署。

　　新一代AIGC網絡：DDC技術

　　鑒于傳統方案的種種局限性，一種新的解決方案——DDC(分布式機箱)應運而生。DDC“拆解”了傳統幀交換機，增強其可擴展性，并根據AI集群規模靈活設計網絡規模。通過這種創新方式，DDC克服了傳統方案的局限性，為AI計算提供了更加高效、靈活的網絡架構。

　　從規模和帶寬吞吐量來看，DDC完全滿足大規模AI模型訓練的網絡需求。然而網絡運行不僅僅是這兩方面，還需要在時延、負載均衡、管理效率等方面進行優化。為此，DDC采取以下技術策略：

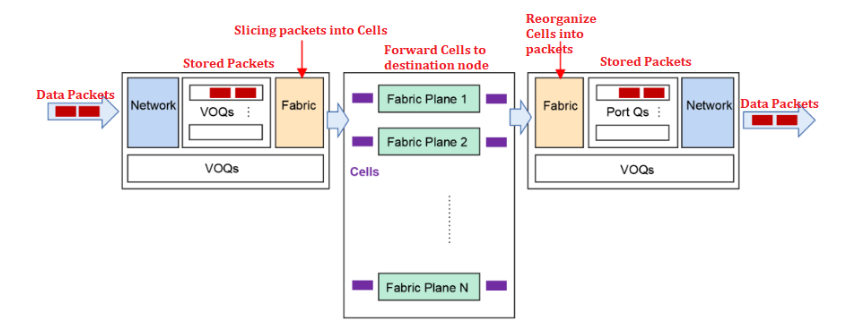

　　VOQ+基于Cell的轉發機制，有效對抗丟包

　　當網絡遇到突發流量時，可能會導致接收方處理緩慢，導致?lián)砣�、丟包。DDC采用的VOQ+Cell-based轉發機制可以很好地解決這個問題。具體流程如下：

　　發送方收到數據包后，首先將數據包分類并存儲到VOQ中。在發送數據包之前，NCP首先會發送Credit消息來確認接收方是否有足夠的緩沖區空間。只有當接收方確認自己有處理能力時，數據包才會被切片成Cell并動態負載均衡到Fabric節點。如果接收方暫時無法處理，數據包會暫時存儲在發送方的VOQ中，不會直接轉發。這種機制充分利用了緩存，可以大大減少甚至避免丟包，從而提高整體通信穩定性，減少延遲，提高帶寬利用率和業務吞吐效率。

　　PFC單跳部署，徹底避免死鎖

　　PFC技術用于RDMA無損網絡中的流量控制，可以為以太網鏈路創建多個虛擬通道，并為每個通道設置優先級。然而，PFC也存在死鎖問題。

　　在DDC網絡中，由于所有NCP和NCF被視為整體設備，因此不存在多級切換，從而完全避免了PFC的死鎖問題。

　　PFC工作機制示意圖

　　40*200G

　　分布式操作系統，增強可靠性

　　在DDC架構中，管理功能由NCC集中控制，但這可能會帶來單點故障的風險。為了避免這個問題，DDC采用分布式操作系統，允許每個NCP和NCF獨立管理，并具有獨立的控制平面和管理平面。這不僅大大提高了系統的可靠性，而且更易于部署。

　　總結

　　DDC通過其獨特的技術策略，滿足了大規模AI模型訓練的網絡需求，同時也在諸多細節上進行了優化，保證了網絡在各種復雜條件下都能穩定高效地運行。
